钢筋桁架楼承板是将楼板中的钢筋在工厂加工成钢筋桁架，并将钢筋桁架与镀锌压型钢板焊成一体的组合模板。在施工阶段，钢筋桁架楼承板可随施工荷载，直接铺设到梁上，进行简单的钢筋工程便可浇筑混凝土。由于完全替代了模板功能，减少了模板架设和拆卸工程，大大提高了楼板的施工效率。

　　钢筋桁架楼承板适用于现浇混凝土结构建筑、钢结构建筑、混凝土预制墙板构件、高速铁路轨枕等多种领域之中，在厂房钢结构、多高层钢结构、空间钢结构、住宅钢结构等项目中应用广泛。

OPTIMIZATION OF FLOOR PRODUCTS IN

THE FIELD OF STEEL STRUCTURE BUILDINGS

安徽建科钢结构建筑领域优化的楼面产品

　　●剔除导致材料成本增加的因素

　　改变压型钢板的用途，仅作为楼板施工阶段的模板，减少压型钢板的用量，降低对压型钢板防腐蚀镀锌层的要求；

　　●改变楼承板在施工阶段的受力模式

　　在施工阶段由压型钢板提供刚度更改为由钢筋桁架提供，由此能提供更大的楼承板刚度，以适应于更大的无支撑楼板跨度；

　　●减少客户后期维护的费用

　　底板仅作为施工阶段的模板，在防火方面无需处理，在防腐蚀方面无需满足建筑使用年限的要求，从而无需考虑后期维护的费用。

　　钢筋桁架楼承板特点

　　●经济 桁架受力模式合理，选材经济，综合造价优势明显。 可设计为双向板。 可调整桁架高度与钢筋直径拟适合于跨度较大的楼板。与压型钢板组合楼承板及非组合楼承板相比，由于钢筋桁架楼承板所形成的楼板与现浇混凝土楼板性能基本相同，所以无需满足建筑物使用年限的要求，从而无需考虑后期维修的费用。

　　●安全 力学性能与传统现浇板基本相同，楼板抗裂性能好， 耐火性能与传统现浇楼板相当，优于压型钢板组合与非组合楼板。底模不参与使用阶段受力，不需考虑防火，防腐问题。

　　●可靠 钢筋排列均匀，上下层钢筋间距及混凝土保护层厚度有可靠保证，楼承板厂家， 楼板的双向刚度相近，有利于建筑物抗震。栓钉焊接质量更容易保证。

　　●便捷

　　●底模不参与使用阶段受力，不需考虑防火、防腐问题。

PRODUCT APPLICATION FIELD AND SOLUTIONS

产品运用领域和解决方案

　　大跨度钢结构

　　钢筋桁架楼承板凭借其科学合理的力学设计，楼承板规格，适当调整钢筋型号，可实现5M的无支撑大跨度设计要求。在实际应用中，可加快施工进度，节省建筑成本。

　　在大跨度应用中，为了节省成本，钢筋桁架楼承板可采用小型号钢筋，施工过程中，在浇筑混凝土之前，在楼板跨度中设置简单的临时支撑，即可满足施工需求，同时能保证达到使用阶段楼板强度要求。

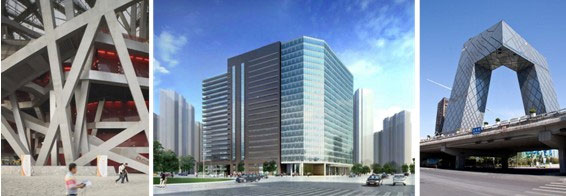

　　高层、超高层钢结构

　　高层和超高层建筑不仅对结构质量有十分严格的要求，而且对工期和现场安全有特别的要求。钢筋桁架楼承板同时具有的施工模板和受力筋“双重角色”，能够在高层建筑施工中充分发挥优势。高层建筑采用钢筋桁架楼承板，可形成多个相对独立、安全的工作面，同时，可减少现场支、拆模板工作量，减少现场人工，大大提高施工进度。

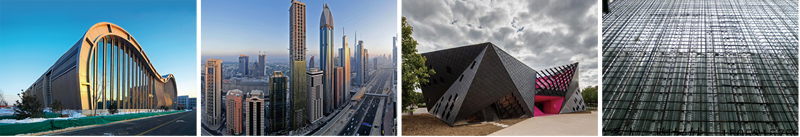

　　平面不规则的特殊造型结构

　　对于圆形、椭圆形，甚至是其他异形结构的项目，此类结构楼板通常按双向板设计，不仅承担竖向荷载，还须承担水平拉力。此外、由于结构外形不规则，楼面施工的支撑问题往往难以解决。采用钢筋桁架楼承板可以很好的解决这些问题。

　　坡层面结构，对于斜坡屋面，可以采用钢筋桁架楼承板来铺设屋面板。楼承板可顺坡或平行铺设，均可实现。屋面须做好防水处理。

　　双向板结构

　　相对于压型钢板，做双向板设计与施工方案对钢筋桁架楼承板非常有利。在不增加楼板厚度的前提下，钢筋桁架楼承板可在现场做双向配筋，很容易实现双向板设计要求。

STEEL TRUSS DECK ADVANTAGE

钢筋桁架楼承板VS压型钢板的优势

　　缩短工期

　　1、减少现场楼板钢筋绑扎量60-70%；

　　2、减少每层的施工周期；

　　质量优良

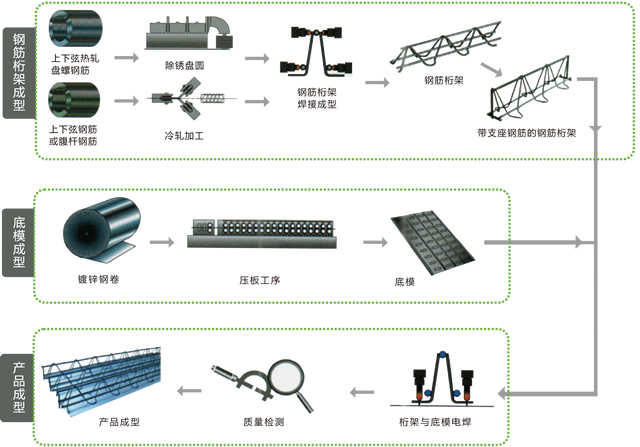

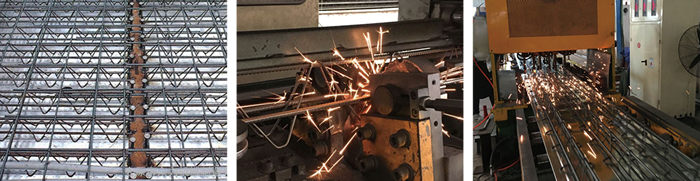

　　1、钢筋桁架在工厂由电脑数控设备加工而成，钢筋间距排布均匀，整体受力均匀；

　　2、混凝土楼板厚度、钢筋保护层厚度得到有效保证；

　　3、底板不参与使用阶段受力，不需要考虑耐火防腐问题；

　　便捷安全

　　1、工厂化制作，模板与钢筋桁架一体化，方便施工；

　　2、桁架受力模式可以提供更大的楼承板刚度，可大大减少或无需临时支撑；

　　3、将钢筋绑扎作业由高空转移到工厂，既减少人员安全隐患，又提高效率，还能更有效的控制质量；楼板双向刚度相近，有利于建筑物抗震；

　　经济合理

　　1、钢筋桁架受力模式合理，选材经济，综合造价优势明显；

　　2、可调整桁架高度和钢筋直径以适用于跨度较大的楼板；

　　3、可设计为双向板；

　　4、底部平整、美观，楼层层高使用率提高20%左右；

　　降低成本

　　1、降低施工现场劳动力的消耗，从而降低成本；

　　2、降低施工机械租赁费及施工管理成本；

　　3、缩短工期，加快了资金周转速度，从而降低费用。

　　综上所述：钢筋桁架楼承板对比压型钢板，具有经济、便捷、安全、可靠的优势，综合性能比远优于压型钢板。
