一、技术特性区别
1、楼板厚度
按照《高层民用建筑钢结构技术规程》、《建筑钢结构防火技术规程》规定，楼板耐火时效为1.5小时，楼板厚度须满足以下要求。
针对本项目，原设计楼板厚度为150mm。本项目采用的76-688板,板厚为1.0mm板底加两根直径16的钢筋。采用我方的的YJ66-720板，楼板厚度为120nn，板厚0.9，板底不需要另配钢筋。
2、抗火性能

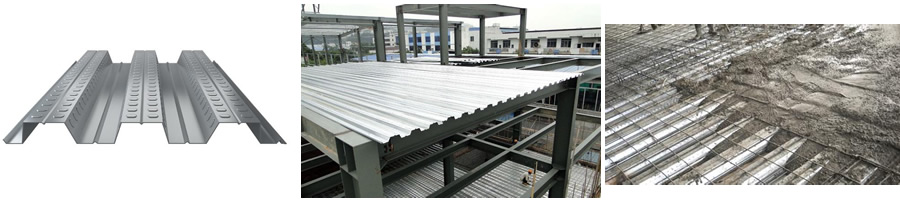

根据《规范》要求，开口楼承板不但楼板厚度加厚，而且需要在板底配制受力钢筋。采用开口型压型钢板，在火灾时，由于其表面完全暴露在曝火面，在1.5小时的耐火时效中，压型钢板的温度将大于800℃，故其强度将趋向于零，楼承板厂家，所以在工程中开口型压型钢板一般仅作为模板考虑。
按照原设计图纸，采用76-688压型钢板板，配置钢筋2根16@344。在本工程中，设计若采用闭口板板底不需要另配板底钢筋。采用闭口型压型钢板，由于其主要充当正弯矩钢筋的肋的四周均被混凝土包裹，楼承板规格，好似钢筋有保护层一般。所以按组合楼板设计时，无须防火喷涂，且可提供大的承载力。

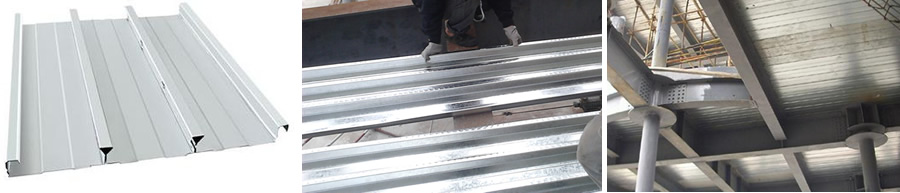

我司之YJ66-720闭口板的抗火性能已在消防部门指定的检验单位检验通过。
采用开口型压型钢板，其板底悬吊唯有通过膨胀螺栓来解决。对于有大量的空调风管、水喷淋管、强弱电桥架以及建筑平项时，用膨胀螺栓无疑是费工、费钱且不尽安全。
我司之YJ66-720闭口板，特别在板底设置了卡槽，配合特殊的两片式吊件，可在板底任意位置设置可拆卸的吊点，对设备管道及建筑平顶的悬吊提供了大的便利及灵活性。
4、压型钢板的耐久性能
我司之YJ66-720闭口板，采用连续热浸镀锌钢板，表面镀锌总量为275g/m2，符合《规范》规定的275g/ m2镀锌要求，钢板的耐久年限，保证了百年大计的需求。
5、美观的顶面
我司之YJ66-720闭口板，其顶面效果恰似刻意装修的天花板（详见我司提供之照片），在一些非必需吊顶的区域，提供了十分美观的顶面效果。
一、经济区别
1.条件如下
1）依大2.5m无支撑跨距考虑，开口型压型钢板选用76-688、1.0mm厚，市场单价为85元/m2（包括封口板）；
2）依大2 .5m无支撑跨距考虑，闭口型压型钢板选用YJ66-720、0.9厚，单价为120元/m2（无需封口板）；
3）钢筋按4230元/T×1.3（含施工费）=5500元/T计算；
4）混凝土按310元/ m3×1.3（含施工费）=403元/ m3计算。
2.开口型、闭口型压型钢板楼板造价
1）开口型压型钢板：
混凝土：0.112m3/ m2 ×403 元/m3=45.14元/m2
钢筋(仅指板底钢筋 )：9.47kg/m2×5.5=52.09元/ m2
压型钢板：100元/ m2
膨胀螺栓：3元/m2×2=6元/m2
合计：203.23元/ m2
2）YJ66-720. 0.90mm闭口型压型钢板：
混凝土：0.11m3×403=44.33元/ m2
钢筋(仅指板底钢筋 )： 板底无需另配钢筋
压型钢板：120元/ m2
悬挂件：1.5元/m2×2=3元/m2
合计：167.33元/ m2
三、施工区别
开口型压型钢板施工时要加封口板和挡板，在楼板混凝土浇捣过程中容易出现漏浆现象，而且板底要捆扎钢筋，施工周期会加大，而闭口板施工时只需要加一挡板，不需要封口板，施工现场不容易产生漏浆现象，而且节省了捆扎板地钢筋的时间。
闭口板在铺设过程中不易变形，而开口板在运输及安装过程中，板高度会降低，板宽会变大，在铺板施工中须调整变形，否则会由于板高度降低影响断面性质，造成施工事故。
