（9）当150mm＜a≤270mm，且悬挑板边内跨钢筋桁架平行于边梁布置时，可用桁架楼承板做悬挑，不需加支撑。

　　2.1 钢筋桁架楼承板

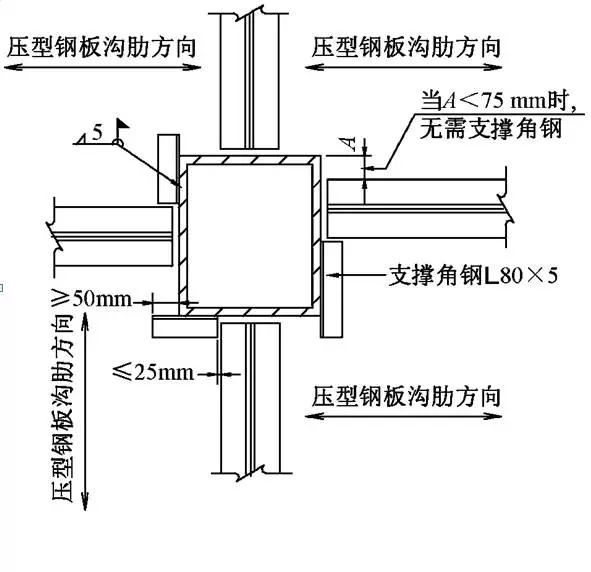

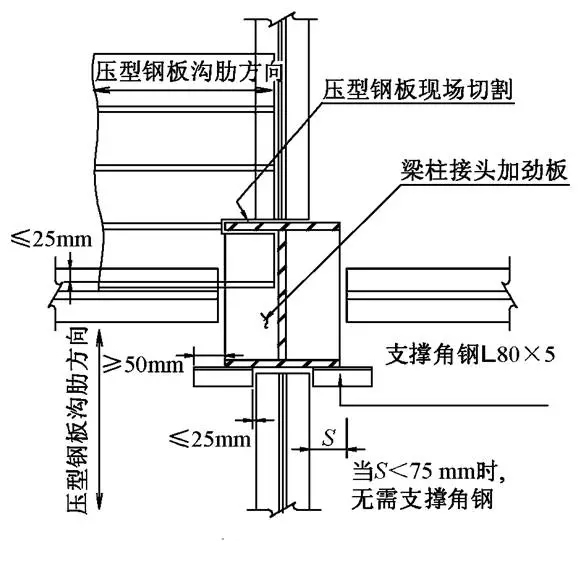

　　图11 压型钢板组合楼板隅支撑节点做法

　　3 组合楼板典型节点设计与施工

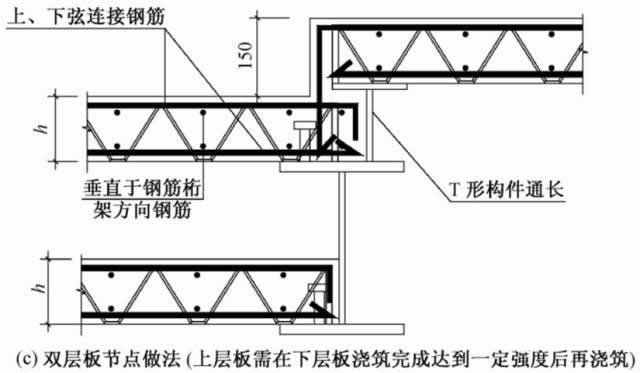

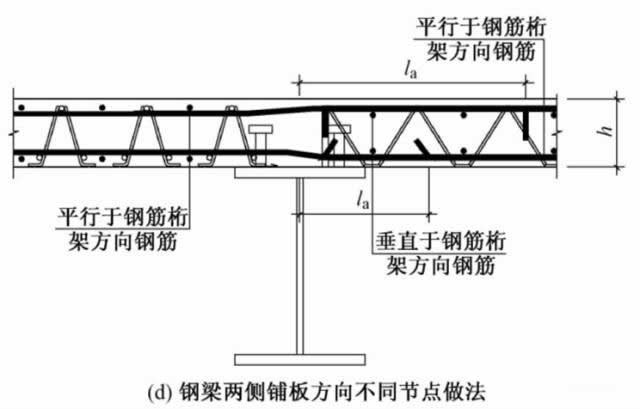

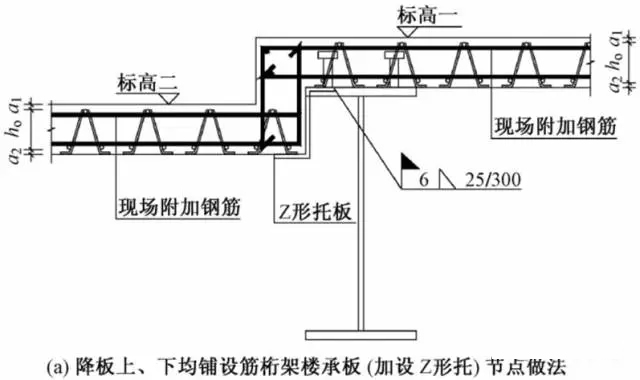

　　图12 特殊节点做法

　　3.3 组合楼板开孔节点

　　图5悬挑板边内跨钢筋桁架铺设方向与边梁夹角为45°布置做法（加支撑）

　　（7）当选用TD4-150型板、150mm＜a≤1 000mm，且悬挑板边内跨钢筋桁架垂直于边梁布置时，可用桁架楼承板做悬挑，不需加支撑。

　　（2）若100mm＜悬挑长度a≤1 000mm，悬挑板边内跨压型钢板平行边梁布置，需加T形构件支承，悬挑外铺设钢筋桁架楼承板，节点如图4所示。

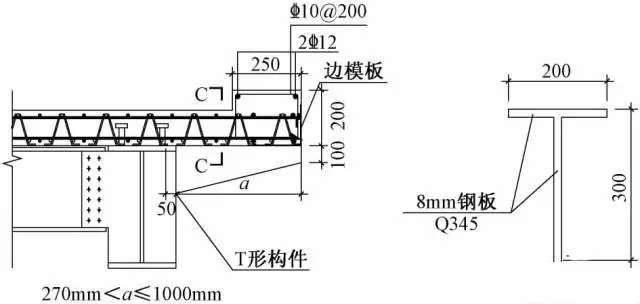

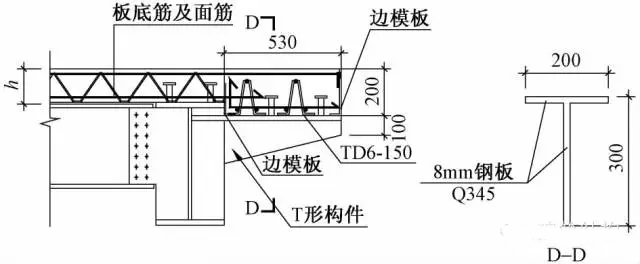

　　图6 悬挑板边内跨钢筋桁架平行于边梁布置做法（加支撑）

　　（11）若建筑要求板边无法做上反，则节点做法如图7所示。

　　（10）当270mm＜a≤1 000mm，且悬挑板边内跨钢筋桁架平行于边梁布置时，需加支撑，做法如图6所示。

　　（5）当选用TD3-90，TD6-90的钢筋桁架楼承板、500mm＜悬挑长度a≤1000mm和选用TD4-150的钢筋桁架楼承板、700mm＜悬挑长度a≤1000mm，且悬挑板边内跨钢筋桁架铺设方向与边梁夹角为45°布置时，需加支撑。

　　（2）压型钢板与钢梁搭接处需点焊固定，压型钢板相互搭接处需设置自攻螺丝，做法如图10所示。

　　2 .组合楼板类型

　　3.6 特殊节点

　　（8）当悬挑长度a≤150mm，且悬挑板边内跨钢筋桁架平行于边梁布置时，可用边模板做悬挑，不需加支撑。

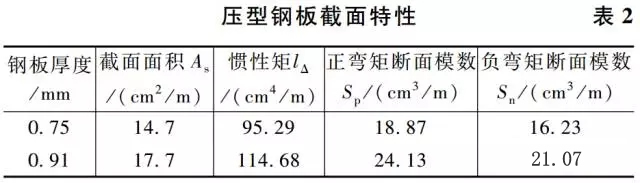

　　根据设计要求，压型钢板为闭口型压型钢板，施工中压型钢板选用型号为YXBD65-185-555(B)中钢板厚度为0.75和0.91mm两种规格，肋高65mm，肋距185mm，有效覆盖宽度555mm，如图3所示。压型钢板截面特性如表2所示。

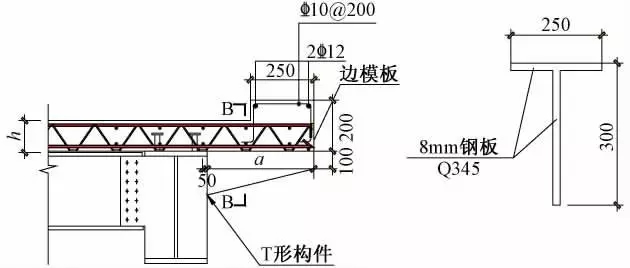

　　图7 悬挑板边内跨钢筋桁架平行于边梁布置做法（不做上反）

　　（1）钢筋桁架楼承板与钢梁连接时需做支座钢筋，节点做法如图9所示。

　　钢结构外包混凝土则可参照5.2节中组合楼板与钢筋混凝土结构搭接处节点做法，在混凝土中预埋埋件；若无外包混凝土，应在钢结构上焊接L80×5角钢作支撑，节点做法如图11所示。

　　3.4 组合楼板与钢梁连接及相互搭接节点

　　3.1 组合楼板悬挑边缘节点

　　3.5 隅支撑节点

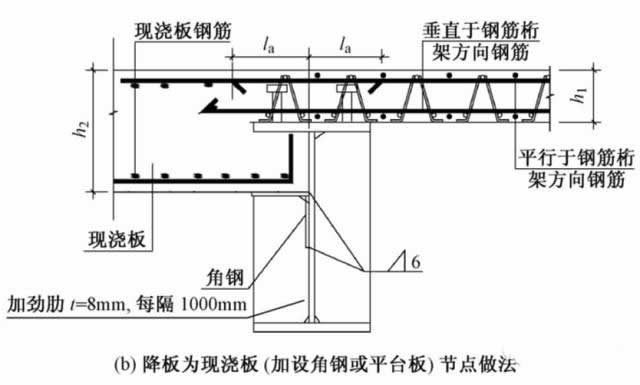

　　在施工中常常会遇到升板、降板等特殊位置，节点做法如图12所示。

　　（2）现场组合楼板铺设时，遇300mm＜悬挑长度a≤1 000mm时洞口满铺，楼承板厂家，洞口周边采用木模板围挡并做补强钢筋，待混凝土浇筑后抗压强度达到75%即可将洞口组合楼板割除。

　　3.2 组合楼板与钢筋混凝土结构搭接处节点

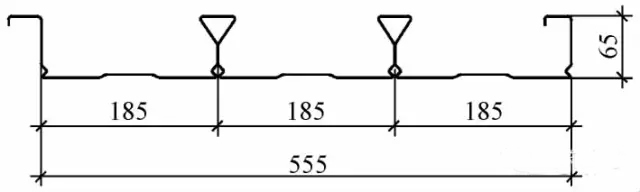

　　图3压型钢板大样图

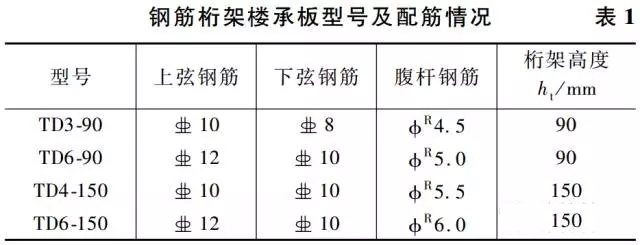

　　本工程钢筋桁架楼承板选用的型号及配筋情况见表1。钢筋桁架楼承板保护层厚度为15mm，上弦钢筋间距为200mm，有效覆盖宽度为600mm，如图2所示。

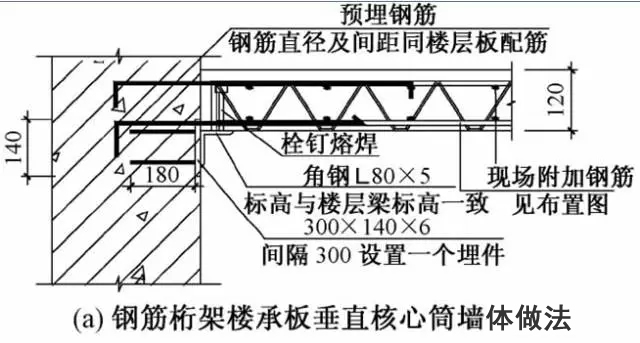

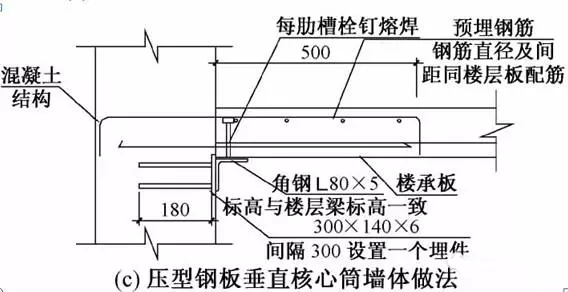

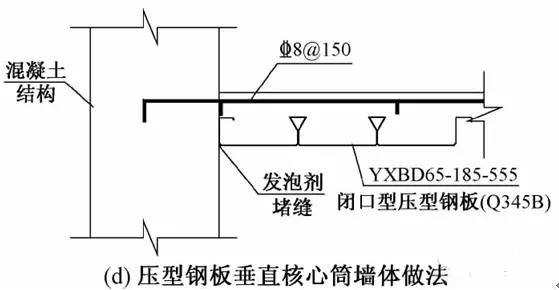

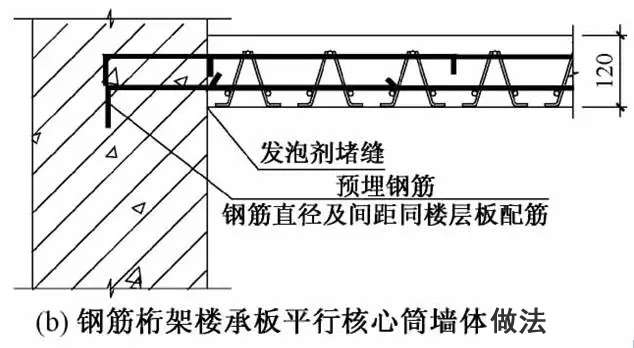

　　当钢筋桁架楼承板长方向平行于核心筒墙体时，靠墙部位不需要设置埋件及角钢，现场进行堵缝；当钢筋桁架楼承板长方向垂直于核心筒墙体时，靠墙部位需设置埋件及角钢，埋件按照300mm间距设置，角钢通长设置。节点做法如图8所示。

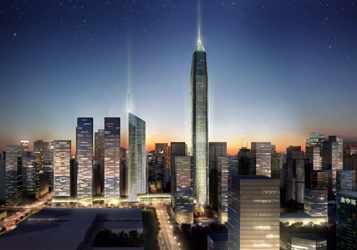

　　深圳平安金融中心位于深圳市福田中心区，地下5层，平时为车库及商业，战时为六级人防。地上为塔楼和裙楼，塔楼地上118层，塔楼塔顶高度为597m，塔尖高度为660m，功能包括商业、观光娱乐、会议和交易；裙楼地上11层，结构高度为55.40m，用来作为奢侈品零售、办公、餐饮和大堂等；整个工程为一个整体，不设缝。工程效果图如图1所示。塔楼采用巨型框架-核心筒-外伸臂抗侧力体系，核心筒12层以下为钢板剪力墙，之上均为劲性柱；外框架由8根巨柱、7道环桁架、4道伸臂桁架、巨型斜撑和角部V形撑组成。

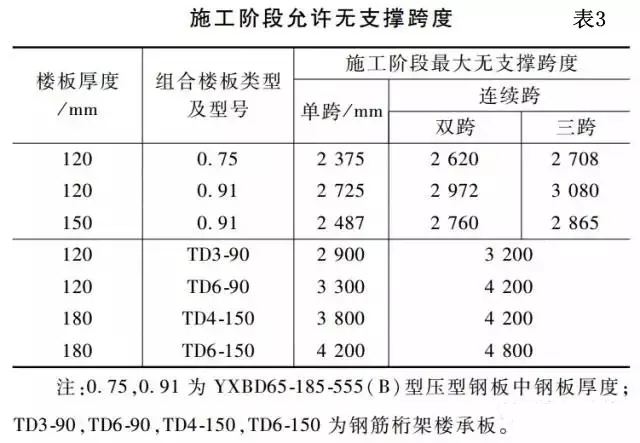

　　依据组合楼板的设计规定，按照本工程设计要求，对施工阶段允许无支撑跨度计算，计算结果如表3所示。对超过表3中大无支撑跨度的楼板位置设置临时支撑（单排或双排碗扣式脚手架），顶板设置木方，立杆间距不超过1.5m，待混凝土浇筑后抗压强度达到75%即可拆除。

　　2.2 压型钢板

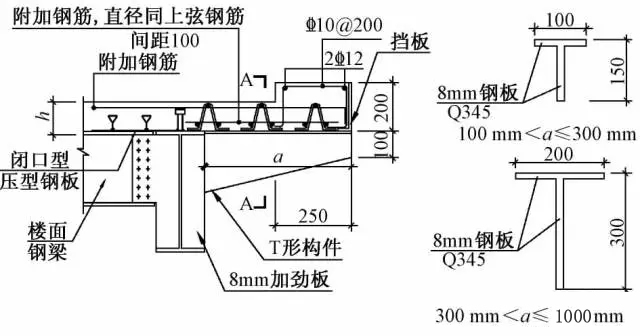

　　图4 悬挑板边内跨压型钢板平行边梁布置做法（加支撑）

　　（6）当选用TD4-150的钢筋桁架楼承板、悬挑长度a≤150mm，且悬挑板边内跨钢筋桁架垂直于边梁布置时，楼承板厂家，可直接用边模做悬挑，不需加支撑。

　　4 临时支撑设置

　　（3）当开孔直径或任何一向的尺寸大于1 000mm时，应于开孔四周添加围梁。

　　深圳平安金融中心楼板为组合楼板，混凝土强度等级为C35。除了4～11层、桁架层、设备层及标准层四个角部为钢筋桁架楼承板，其余均为压型钢板。

　　（3）当选用TD3-90,TD6-90,TD4-150的钢筋桁架楼承板、悬挑长度a≤150mm，且悬挑板边内跨钢筋桁架铺设方向与边梁夹角为45°布置时，可不加支撑，用边模板直接悬挑。

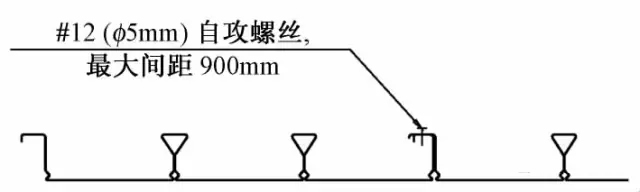

　　图10 压型钢板相互搭接处节点做法

　　（4）当选用TD3-90，TD6-90的钢筋桁架楼承板、150mm＜悬挑长度a≤500mm和选用TD4-150的钢筋桁架楼承板、150mm＜悬挑长度a≤700mm，且悬挑板边内跨钢筋桁架铺设方向与边梁夹角为45°布置时，板垂直边梁悬挑，可不加支撑。

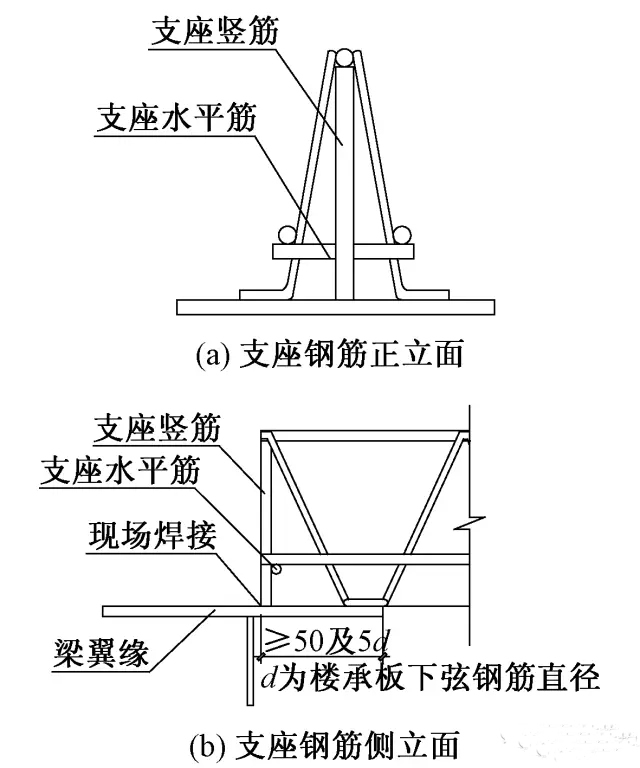

　　图9 钢筋桁架楼承板支座钢筋节点做法

　　（1）若悬挑长度a≤100mm，悬挑板边内跨压型钢板平行边梁布置，可不做支撑。

　　本工程由于幕墙需在板边做槽式埋件，故将楼层板边250mm范围内楼板加厚至200mm。

　　（1）楼板留洞，当洞宽或孔洞直径≤300mm时，不配置附加钢筋，但楼板受力筋要绕过洞口不得切断。
