楼承板一些基础构造您了解吗
楼承板一些基础构造您了解吗
楼承板一些基础构造您了解吗
【概要描述】 楼承板 型材厚0.8mm、1.0mm、1.2mm宽688mm~940mm，高5 1 mm ~76mm.工程楼面楼承板 与钢筋混凝土结构共同作用，系复合结构。 楼承板铺设与钢梁连接，板端头与钢梁熔透点焊，中间采用栓钉与钢
- 分类： 楼承板资讯
- 作者：未知
- 来源：https://www.ahjk18.com/news/zx/191.html
- 发布时间： 2017-06-29 10:10:24
- 访问量： 0
详情

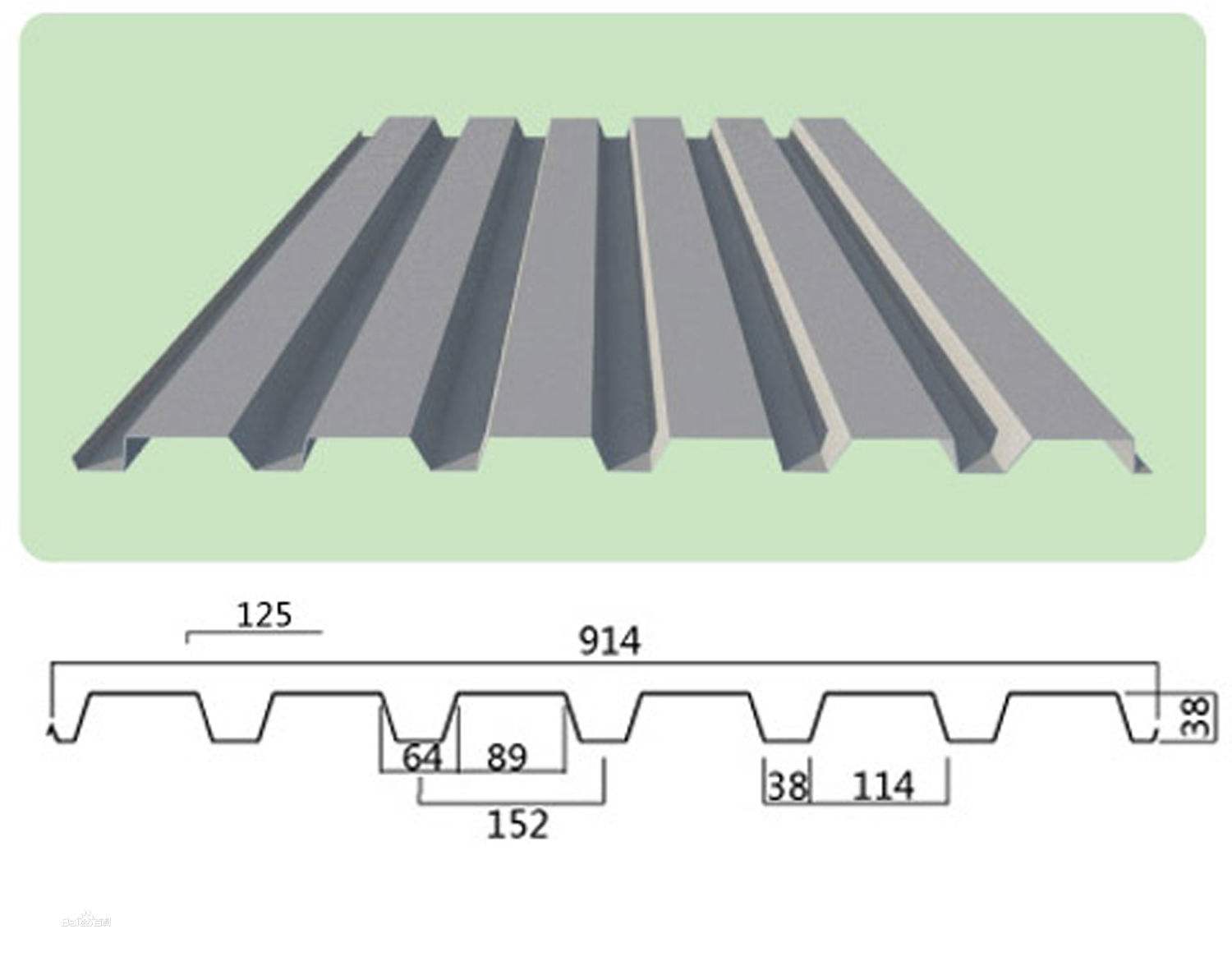

楼承板型材厚0.8mm、1.0mm、1.2mm宽688mm~940mm，高5 1 mm ~76mm.工程楼面楼承板与钢筋混凝土结构共同作用，系复合结构。
楼承板铺设与钢梁连接，板端头与钢梁熔透点焊，中间采用栓钉与钢梁穿透熔焊；楼承板间用专用夹紧钳咬合压孔连接；堵头用专用镀锌堵头板与楼承板及钢梁点焊。如果是带弧形区楼承板异型裁切采用等离子切割机切割，其切口光滑，表面镀锌层完整。
楼承板焊接采用手工电弧点焊，焊条为E4303，直径3.2mm，熔透焊接点为16mm.原设计焊点间距305mm，后将焊点增加1倍，以确保操作人员行走时楼承板不变形，混凝土浇筑时楼承板端头不漏浆。当楼面层结构标高变化不一致时，采取加焊型钢措施，使水平结构呈台阶过渡，当降低标高时工字梁腹板加焊角钢；抬升标高时工字梁翼缘加焊槽钢。
当遇到楼面有预留洞口时 尺寸一般是大于500mm×500mm时采用先开洞措施，即在钢梁上加焊型钢托梁分隔，增加洞口刚度，网片钢筋在洞口断开，并与型钢焊接；洞口尺寸小于500mm×500mm时采取后开洞措施，即在楼承板上增加堵头分割板先在铺板区弹出钢梁的中心线，主梁的中心线是铺设楼承板固定位置的控制线。
由主梁的中心线控制楼承板搭接钢梁的搭接宽度，并决定楼承板与钢梁熔透焊接的焊点位置。次梁的中心线将决定熔透焊栓钉的焊接位置。因楼承板铺设后难以观测次梁翼缘的具体位置，故将次梁的中心线及次梁翼缘宽度返弹在主梁的中心线上，固定栓钉时应将次梁的中心线及次梁翼缘宽度再返弹到次梁面上的楼承板上，网片钢筋贯通，混凝土浇筑成型后可剪断钢筋。
安徽建科建筑钢品有限公司，联系电话：0551-67679588
楼承板焊接采用手工电弧点焊，焊条为E4303，直径3.2mm，熔透焊接点为16mm.原设计焊点间距305mm，后将焊点增加1倍，以确保操作人员行走时楼承板不变形，混凝土浇筑时楼承板端头不漏浆。当楼面层结构标高变化不一致时，采取加焊型钢措施，使水平结构呈台阶过渡，当降低标高时工字梁腹板加焊角钢；抬升标高时工字梁翼缘加焊槽钢。
当遇到楼面有预留洞口时 尺寸一般是大于500mm×500mm时采用先开洞措施，即在钢梁上加焊型钢托梁分隔，增加洞口刚度，网片钢筋在洞口断开，并与型钢焊接；洞口尺寸小于500mm×500mm时采取后开洞措施，即在楼承板上增加堵头分割板先在铺板区弹出钢梁的中心线，主梁的中心线是铺设楼承板固定位置的控制线。
由主梁的中心线控制楼承板搭接钢梁的搭接宽度，并决定楼承板与钢梁熔透焊接的焊点位置。次梁的中心线将决定熔透焊栓钉的焊接位置。因楼承板铺设后难以观测次梁翼缘的具体位置，故将次梁的中心线及次梁翼缘宽度返弹在主梁的中心线上，固定栓钉时应将次梁的中心线及次梁翼缘宽度再返弹到次梁面上的楼承板上，网片钢筋贯通，混凝土浇筑成型后可剪断钢筋。
安徽建科建筑钢品有限公司，联系电话：0551-67679588
